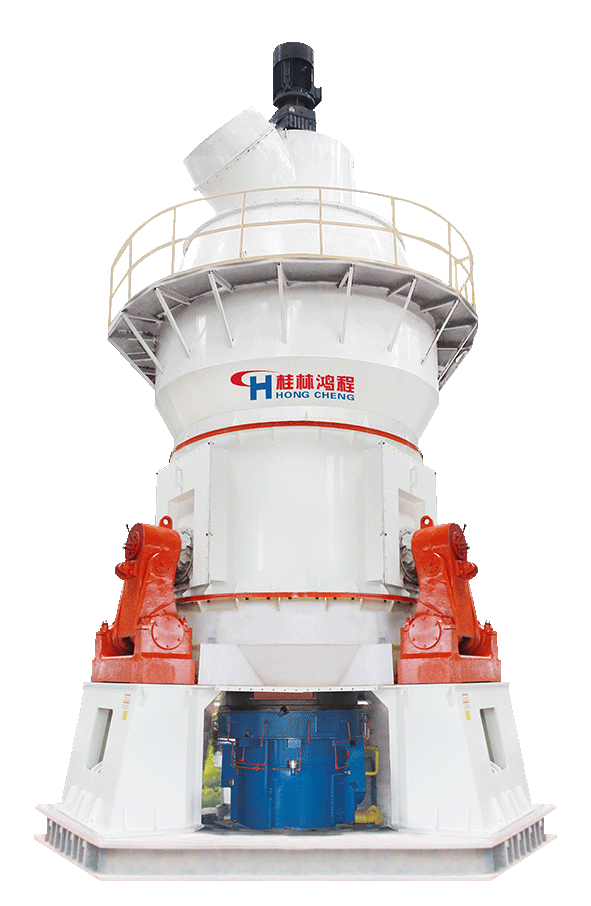

HLM系列立式磨粉機是桂林鴻程經歷二十多年潛心研究開發出的一款集破碎、烘干、粉磨、分級、輸送為一體的高效節能的先進粉磨設備。本產品解決了普通工業磨粉機產量低、能耗高、維護成本高等難題，產品性能達到國際先進水平，可代替昂貴的進口立磨，滿足規模化、智能化、集約化工業制粉需求。
成品粒度：22-180μm 生產能力：5-700t/h
可廣泛用于電力、冶金、固廢處理、水泥、化工、非金屬礦等行業，主要用于水泥生料、熟料、脫硫石灰石粉、礦渣、鋼渣、錳礦、煤礦、磷礦等物料粉磨。所粉磨的物料從高濕（含水20-30%）到干物料（含水＜1%），從異常難磨到易磨物料，產品細度從粗到細，粉磨類型豐富。
電動機驅動減速機帶動磨盤轉動，物料由鎖風喂料設備送入旋轉的磨盤中心，在離心力作用下，物料進入粉磨輥道。磨輥不斷旋轉碾壓，物料因此受到擠壓、研磨和剪切作用而被粉碎。同時，熱風從圍繞磨盤的風環高速均勻向上噴出，粉磨后的物料被吹起及烘干，并隨風進入分級機，合格的細粉順利通過，由收塵設備收集下來即為產品，不合格的粗粉在分級機葉片作用下重新落至磨盤，與新喂入的物料一起重新粉磨，如此循環，完成粉磨作業全過程。
主機剖視結構：采用標準模塊式設計制造加壓裝置，隨磨機產能增加，磨輥數量會相應增加，可滿足不同物料不同產品細度和產量的要求。
磨輥可用液壓裝置翻出機外，檢修作業方便；磨輥輥套能翻面使用，延長耐磨材料的使用壽命；磨耗低，磨輥、磨盤襯板采用特殊材質，使用壽命長；
集破碎、干燥、粉磨、分級、輸送于一體，工藝流程簡單，結構布局緊湊，占地面積小，僅為球磨50%，可露天布置，建筑成本低，直接降低投資費用。
粉磨效率高，能耗低，和球磨機相比較，能耗低40%-50%；單機生產能力大，可利用低谷電;
物料在磨粉機內停留時間短，減少重復碾磨，產品顆粒形態均勻，粒度分布窄，流動性好，適應性強，且產品中含鐵量極少，白度和純凈度高；
采用磨輥限位裝置，避免磨機因斷料而產生劇烈震動，采用新型磨輥密封裝置，密封可靠，且無需密封風機，進一步降低磨內氧含量，抑爆性能優異；
HLM立磨整個系統震動小，噪音低；采用整體密封負壓運行系統，氣箱脈沖除塵系統，無粉塵外溢，基本可實現無粉塵車間；
采用PLC全自動控制系統，并且可實現遠程控制，操作簡便，維修方便，減少人工成本。
可直接通熱風，熱風在磨內直接與物料接觸，烘干能力強，入料水分最高能達到15%，無需另配烘干機，節約設備投資成本及能源消耗成本；
根據不同物料的特性，桂林鴻程為您提供科學合理的制粉設備配置方案。
| HLM脫硫粉立式磨技術參數 | |||||
| 型號 | 磨盤中徑 | 產量(t/h) | 原料水份 | 石灰石粉細度 | 電機功率 |
| HLM14/2X | 1100 | 8-10 | ≤5% | 325目(44μm)90%通過 | 110-132 |
| HLM17/2X | 1300 | 14-15.5 | 185-200 | ||
| HLM19/2X | 1500 | 19-21.5 | 250-280 | ||
| HLM21/2X | 1700 | 27-31 | 355-400 | ||
| HLM26/2X | 2000 | 34-38 | 450-500 | ||
| HLM29/2X | 2400 | 43-48 | 560-630 | ||
| HLM32/2X | 2600 | 54-61 | 710-800 | ||
| HLM34/2X | 2800 | 86-96 | 1120-1250 | ||
| 注：以上技術指標以莫氏硬度3-4的物料為基準，石灰石易磨性(Bond)指數≤13kWh/t | |||||
| HLM礦渣(鋼渣)微粉立式磨技術參數 | ||||||
| 型號 | 磨盤中徑 | 產量(t/h) | 礦渣水份 | 礦粉比表面積 | 產品水份 | 電機功率 |
| HLM32/3S | 2600 | 30-40 | ＜15% | ≥420㎡/kg | ≤1% | 1400 |
| HLM34/3S | 2800 | 50-60 | 1800 | |||
| HLM42/4S | 3400 | 70-83 | 2500 | |||
| HLM44/4S | 3700 | 90-110 | 3350 | |||
| HLM50/4S | 4200 | 110-140 | 3800 | |||
| HLM53/4S | 4500 | 130-150 | 4500 | |||
| HLM56/4S | 4800 | 150-180 | 5300 | |||
| HLM60/4S | 5100 | 180-200 | 6150 | |||
| HLM65/6S | 5600 | 200-220 | 6450-6700 | |||
| 注：礦渣易磨性(Bond)指數≤25kWh/t；鋼渣易磨性(Bond)指數≤30kWh/t；粉磨鋼渣微粉時產量約下降30-40% | ||||||
| HLM煤粉立式磨技術參數 | ||||||
| 型號 | 磨盤中徑 | 產量(t/h) | 原煤水份 | 煤粉細度 | 煤粉水份 | 電機功率 |
| HLM17/2M | 1300 | 10-15 | ＜15% | R0.08=2-12% | ≤1% | 160-185 |
| HLM19/2M | 1500 | 14-22 | 220-250 | |||
| HLM21/2M | 1700 | 20-28 | 315-355 | |||
| HLM26/2M | 2000 | 26-35 | 400-450 | |||
| HLM29/2M | 2400 | 45-56 | 560-630 | |||
| HLM32/3M | 2600 | 56-70 | 800-900 | |||
| HLM34/3M | 2800 | 70-90 | 900-1120 | |||
| 注:1.原煤哈氏可磨系數≥50 2.可用于粉磨無煙煤，煤粉細度≤3%(但產量會相應降低) | ||||||
| HLM煤粉立式磨技術參數(冶金、熱力行業) | ||||||
| 型號 | 磨盤中徑 | 產量(t/h) | 原料水份 | 煤粉細度 | 煤粉水份 | 電機功率 |
| HLM10/2M | 880 | 3-5 | ＜15% | R0.08=10-15%(高爐噴煤用煤粉細度：200目80%通過 | ≤1-6% | 45-55 |
| HLM14/2M | 1100 | 7-10 | 90-110 | |||
| HLM17/2M | 1300 | 13-17 | 160-185 | |||
| HLM19/2M | 1500 | 18-24 | 220-250 | |||
| HLM21/2M | 1700 | 23-30 | 280-315 | |||
| HLM26/2M | 2000 | 29-37 | 355-400 | |||
| HLM29/2M | 2400 | 45-56 | 560-630 | |||
| HLM32/2M | 2600 | 56-70 | 710-800 | |||
| HLM34/3M | 2800 | 70-90 | 900-1120 | |||
| HLM42/4M | 3400 | 110-135 | 1400-1600 | |||
| HLM44/4M | 3700 | 140-170 | 1800-2000 | |||
| HLM50/4M | 4200 | 200-250 | 2500-2800 | |||
| HLM56/4M | 4800 | 260-320 | 3150-3500 | |||
| 注:原煤哈氏可磨數50-70 | ||||||
| HLM錳礦立式磨技術參數 | ||||||
| 型號 | 磨盤中徑 | 產量(t/h) | 原料水份 | 粉料細度 | 粉料水份 | 電機功率 |
| HLM21/3X | 1700 | 20-25 | ≤15% | 100目(150μm)90%通過 | ≤3% | 400 |
| HLM26/3X | 2000 | 25-31 | 560 | |||
| HLM29/3X | 2400 | 42-52 | 710-800 | |||
| HLM32/3X | 2600 | 52-70 | 900-1120 | |||
| HLM34/3X | 2800 | 70-82 | 1120-1250 | |||
| HLM42/4X | 3400 | 100-120 | 1800-2000 | |||
| HLM44/4X | 3700 | 140-160 | 2500-2000 | |||
| HLM50/4X | 4200 | 170-190 | 3150-3350 | |||
| HLM生料立式磨技術參數 | ||||||
| 型號 | 磨盤中徑 | 產量(t/h) | 原料水份 | 生料細度 | 產品水份 | 電機功率 |
| HLM32/2 | 2600 | 85-100 | ＜10% | R0.08＜12% | ≤1% | 800-1120 |
| HLM34/3 | 2800 | 130-160 | 1120-1250 | |||
| HLM42/4 | 3400 | 190-240 | R0.08＜14% | 1800-2000 | ||
| HLM44/4 | 3700 | 240-300 | 2500-2800 | |||
| HLM50/4 | 4200 | 320-400 | 3150-3350 | |||
| HLM53/4 | 4500 | 400-500 | 3800-4200 | |||
| HLM56/4 | 4800 | 440-550 | 4200-4500 | |||
| HLM60/4 | 5100 | 550-670 | 5000-5400 | |||
| HLM65/6 | 5600 | 600-730 | 5600-6000 | |||
| 注：原料易磨性(Bond)指數≤13kWh/t | ||||||
| HLM熟料預粉磨立式磨技術參數 | ||||||
| 型號 | 磨盤中徑 | 產量(t/h) | 原料水份 | 產品比表面積 | 產品水份 | 電機功率 |
| HLM21/2P | 1700 | 20-30 | ≤2%& | 220-360㎡/kg(R0.08≤15%) | ≤1% | 400 |
| HLM26/2P | 2000 | 42-55 | 630 | |||
| HLM32/2P | 2600 | 60-75 | 900 | |||
| HLM34/3P | 2800 | 90-110 | 1400 | |||
| HLM35/3P | 2800 | 130-160 | 2000 | |||
| HLM42/4P | 3400 | 160-200 | 2500 | |||
| HLM44/4P | 3700 | 190-240 | 3000 | |||
| HLM45/4P | 3700 | 240-300 | 3800 | |||
| HLM53/4P | 4500 | 300-380 | 4800 | |||
| HLM56/4P | 4800 | 330-420 | 5300 | |||
| 注:原料易磨性(Bond)指數≤18kWh/t | ||||||
| HLM砂粉立式磨技術參數 | ||||||
| 型號 | 磨盤中徑 | 粉產量(t/h) | 統沙產量(t/h) | 原料水份 | 產品細度 | 電機功率 |
| HLM17/3S | 1300 | 22 | 9.5 | ＜6% | ≤2.36mm | 315 |
| HLM19/3S | 1500 | 21 | 10.5 | 355 | ||
| HLM21/3S | 1700 | 28 | 12 | 400 | ||
| HLM26/3S | 2000 | 39 | 17 | 560 | ||
| HLM29/3S | 2400 | 49-56 | 21-24 | 700-800 | ||
| HLM32/3S | 2600 | 78-98 | 33-42 | 1120-1400 | ||
| 注：原料易磨性(Bond)指數≤18kWh/t | ||||||
說明：產量與物料種類、物料成分、區域分布、原料顆粒大小相關，以上數據僅供參考。
